汽車空調實訓臺
產品型號:QKQ-58

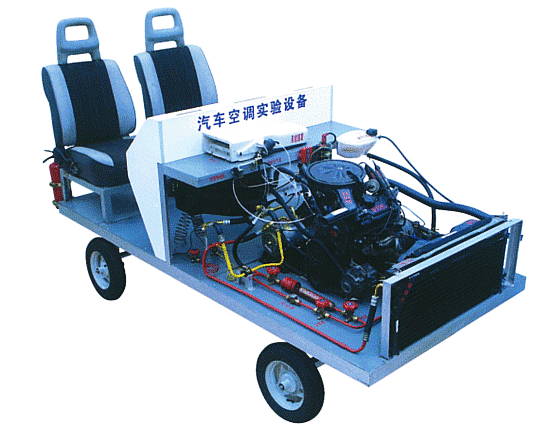

汽車空調實訓臺
汽車空調實訓臺是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用桑塔納轎車空調為基礎，所有的配件多為實物，展示汽車空調系統的結構與原理；通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握空調系統的構造和原理，提高學生對空調系統的初步認識，使學生了解空調系統起到更直觀更深入的教學目的，是各汽車學校對空調系統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車空調實訓臺結構：
實訓臺主要配備：1、汽車儀表、壓力表、工作指示燈、故障指示燈、溫度顯示儀、出風口、點火開關、暖、冷風控制桿等；2、制冷系統：發動機、壓縮機、蒸發器、冷凝器、貯液干燥器、視液鏡、外平衡式彭脹閥、貯液灌、毛細管、新鮮空氣閥等；3、制熱系統：冷卻水箱、備用水箱、加熱器，熱源來自發動機；4、另配汽車空調的制冷，暖風工作原理的整個循環過程，及整個系統的電路、分布情況示教板，使學員更好的了解各物理參數的變化情況和系統的工作狀況；5、實驗臺的風道分布完全依照現代轎車的布置：上部、中部、下部、冬天的除霜。
三、汽車空調實訓臺功能特點
1．?dāng)?shù)顯式溫度表顯示車內外溫度；
2．空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控制，既方便又安全；
3．風量及溫度自動工調整；
4、指針式儀表實時顯示高、低壓力值；
5．?dāng)?shù)字式溫度計，直觀顯示蒸發器出風口溫度；
6．可通過專用儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作；
7．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置實訓臺說明。
8．?dāng)?shù)顯式電壓表顯示各傳感器信號；
9．自動空調系統匹配操作等；通過診斷座讀取故障碼及數據流等。
10．可增裝加熱裝置；
四、技術規格
1、外形尺寸：2100×1000×1300mm(長×寬×高)
2、動力：桑塔納
3、工作電壓：直流12V(蓄電池：60AH 12V）
4、外接電源：交流220V±10% 50Hz
5、制 冷 劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
9、鋼管：40*40*3mm
