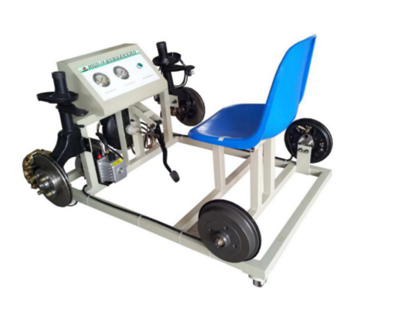

液壓制動系統實訓臺
產品型號:QKQD-18
液壓制動系統實訓臺功能特點:
1、采用全新大眾捷達完整的雙管路Ⅱ型布置汽車制動系統為基礎,全面展示了汽車制動系統的組成結構和工作過程。
2、實訓臺安裝有真空泵,提供真空助力的動力源;前后制動管路上安裝有壓力表,實時顯示前后制動分泵的壓力變化。
3、移動臺架采用了高強度的鋼結構焊接,表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置,可移動式,方便教學。
4、適用于學校的汽車制動系統理論與維修實訓教學需要,完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。
二、液壓制動系統實訓臺技術規格:
1、外形尺寸:1400×900×600mm(長×寬×高)
2、外接電源:交流220V±10% 50Hz
3、工作溫度:-40℃~+50℃
4、壓 力 表:0~100kg/psi
5、真 空 泵:
電 壓:AC 220V 50Hz
功 率:120W
抽氣速率:25L/min
極限壓力:10~30Pa
轉 速:1000r/min
進氣口徑:?6
用油量:0.25L
噪 聲:≤65
6、顏色:7032
7、鋼管:40*40*3mm
8、移動腳輪:100*50mm
四、基本配置(每臺)
1、采用全新大眾捷達完整的雙管路Ⅱ型布置汽車制動系統為基礎,全面展示了汽車制動系統的組成結構和工作過程。
2、實訓臺安裝有真空泵,提供真空助力的動力源;前后制動管路上安裝有壓力表,實時顯示前后制動分泵的壓力變化。
3、移動臺架采用了高強度的鋼結構焊接,表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置,可移動式,方便教學。
4、適用于學校的汽車制動系統理論與維修實訓教學需要,完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。
二、液壓制動系統實訓臺技術規格:
1、外形尺寸:1400×900×600mm(長×寬×高)
2、外接電源:交流220V±10% 50Hz
3、工作溫度:-40℃~+50℃
4、壓 力 表:0~100kg/psi
5、真 空 泵:
電 壓:AC 220V 50Hz
功 率:120W
抽氣速率:25L/min
極限壓力:10~30Pa
轉 速:1000r/min
進氣口徑:?6
用油量:0.25L
噪 聲:≤65
6、顏色:7032
7、鋼管:40*40*3mm
8、移動腳輪:100*50mm
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 前左右羊角剎車機構總成 | 套 | 1 | |
2 | 后左右剎車鼓總成 | 套 | 1 | |
3 | 剎車大力鼓 | 個 | 1 | |
4 | 剎車總泵與踏板 | 套 | 1 | |
5 | 剎車油瓶 | 個 | 1 | |
5 | 壓力表 | 0~100kg/psi | 個 | 2 |
6 | 真空泵 | RS-1A | 臺 | 1 |
7 | 移動臺架(帶自鎖腳輪裝置) | 1400×900×600mm(長×寬×高) | 臺 | 1 |
