電動轉向系統實訓臺
產品型號:QKQD-17B

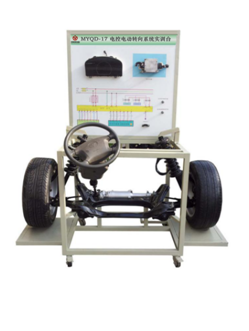

電動轉向系統實訓臺
電動轉向系統實訓臺采用翻新卡羅拉汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。適用于學校對電控助力轉向系統的理論和維修實訓的教學需要。
二、電動轉向系統實訓臺功能特點：
1、真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的組成結構。
2、調節發動機轉速與車速輸出模擬旋鈕，模擬轉速與車速的變化，左右轉動方向盤，完整演示電控助力轉向的工作過程。
3、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電控助力轉向系統的工作原理。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對電控助力轉向系統進行讀取故障碼、清除故障碼等自診斷功能。
6、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、電動轉向系統實訓臺技術規格：
1、外形尺寸：1700×1200×1800mm(長×寬×高)
2、交流電源；交流220V±10% 50Hz
3、直流電源；直流12V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、腳輪：100*50mm
8、柜：1.5mm冷板沖壓成形，背面設置維修門；
四、電動轉向系統實訓臺基本配置(每臺)：
序號名   稱規格型號單位數量
1檢測控制面板裝有各種檢測端子以及彩色電路圖套1
2動力轉向控制電腦(ECU) 臺1
3診斷座 個1
4點火開關 個1
5前橋懸掛機構 套1
6方向盤、轉向柱、電動助力方向機、轉向拉桿 套1
7車輪 個2
8車速信號模擬裝置 套1
9轉速信號模擬裝置 套1
10扭矩傳感器 套1
11扭矩傳感器信號電壓數顯表 套1
12移動臺架(帶自鎖腳輪裝置)1700×1200×1800mm(長×寬×高)臺1
13故障模擬與排除裝置 套1
14電源變壓器 套1
15設備教師手冊茂育套1
16設備合格證、保修卡茂育套1
