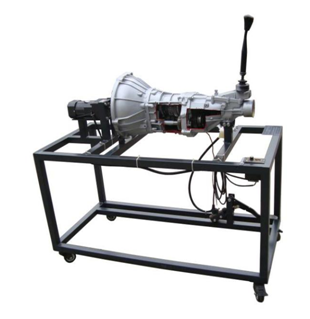

后驅動手動變速器解剖運行實訓臺
產品型號:QKQB-11B
后驅動手動變速器解剖運行實訓臺
一、后驅手動變速器解剖運行實訓臺功能特點：
1、采用翻新豐田金杯后驅手動變速器進行剖面處理，各部件齊全，剖面位置合理，可全面展示內部結構和部件的運動情況，適合于手動變速器原理和機械機構的教學。
2、對變速器各機械剖面采用不同顏色的油漆進行噴涂。
3、由單相減速電動機帶動減速機，減速機帶動變速器輸入軸運轉，真實演示不同檔位下機械運動的傳遞過程。
4、實訓臺驅動部分加裝安全防護罩。
5、移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪，可移動式，方便教學。
二、后驅手動變速器解剖運行實訓臺技術規格：
    1、外形尺寸：800×600×800mm(長×寬×高)
    2、動力電源：單相、單相減速電動機：
電  壓：AC 220V
功  率：250KW
轉  速：15轉/分
3、工作溫度：-40℃～+50℃
4、顏色：7032
5、鋼管：40*40*3mm
6、移動腳輪：100*50mm
三、后驅手動變速器解剖運行實訓臺基本配置(每臺)：
序號名   稱規格型號單位數量
1手動變速器總成 附件齊全套1
2變速器檔位總成 套1
3單相減速電動機功率250W，轉速15轉/分套1
4驅動機構(帶安全防護罩) 套1
5漏電保護開關DZ47LE-32套1
6移動臺架(帶自鎖腳輪裝置)800×600×470mm(長×寬×高)個1
