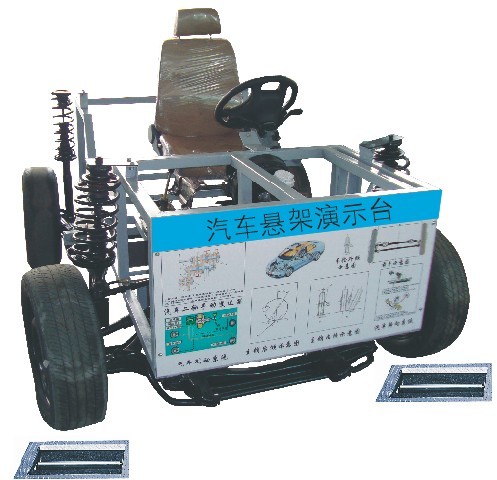

組合式獨立懸架系統結構演示教學平臺B簡介
產品由四種不同獨立懸架系統（前懸架：4連桿+5連桿； 后懸架:單置斜臂+ E型多連桿）、輪胎、可移動式臺架等組成。適用干中高等職業技術院校、普通教育類學院和培訓機構對汽車底盤的懸架系統實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。
（二）結構組成
四種不同獨立懸架系統、交流調速電動機、凸輪偏心裝置、減震器、輪胎、彩色結構原理圖板、可移動式臺架等。
（三）功能特點
1、不同獨立懸架系統結構對比實驗；
2、不同獨立懸架系統原理與結構認識實訓；
3、演示不同獨立懸架系統的工作過程。
4、通過電機驅動偏心裝置，進而分別驅動裝配在四種不同類型獨立懸架上的輪胎運動。由電機調節振動頻率，通過偏心裝置調節振動幅度?？蓡为?dú)調節壹套懸架系統；或者同時 調節4種不同獨立懸架。
5、拆裝實操。
6.底架部分采用鋼性結構焊接，表面烤漆工藝，帶自鎖腳輪，安全可靠。
7.實訓配備有使用說明書及相關資料。
8、萬向帶鎖腳輪臺架，便于移動教學。
（四）技術參數
1600mm × 1000mm × 900mm(長×寬×高)
驅動調速電機：380V/3.5KW 4只；
驅動車輪電機：380V/1.5KW 4只；
滾筒直徑： 200mm（四套）
電源：380V；
選匹車型：
連桿懸架：AudiA4 連桿懸架：寶馬（克萊斯勒300C）
單置斜臂懸架：上海通用榮御GL2.8 E型多連桿懸架：馬6
輪胎轉速：0-100rpm；
輪胎振幅：0-100mm；
固定臺架材料：白鋼
