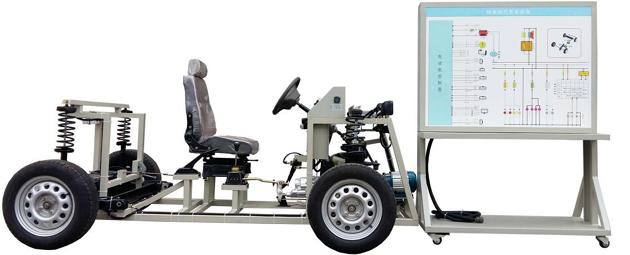

一．產品簡介
該設備使用特制的車架底盤及全套電動車電機驅動橋系統研制而成。（地面可真實行駛）；該設備采用全新 吉利EV純電動車電機驅動系統實物為基礎，由師生自由搭接實訓平臺。
適用于各類院校對純電動車電機驅動系統動手搭接的教學需要。
動手搭接好后,整套裝置可實現正常啟動、前行、后退、加速、充電等基本工況，演示了純電動汽車動力系統的工作特點。
二、功能特點
1.搭接好后,路面上真實可運行的純電動電機驅動系統，充分展示純電動電機驅動系統的組成結構與工作過程。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車電機驅動系統的工作過程。
3.設備開放式設計,真實器件可自由搭接。
4.電動動力系統臺架采用鋼制框架式結構，整體結構堅固。
5.設備上配置相應的指示儀表，便于過程監控電動動力系統的狀態。
6.器件外標注器件名字，方便教學開展。
7.整套實訓裝置由電動動力系統臺架和控制系統臺架兩大部分組成，兩者之間通過專用航空插頭進行連接。
6.配備有操作演示面板、可移動臺架、PCU電機控制器、高壓接線盒、加速踏板、剎車踏板、換擋桿、輔助充電盒、儀表、電源總開關及驅動電機等組成。安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化；實訓臺底座部分帶自鎖腳輪裝置，方便隨時移動。配備有電源總開關、防護網等安全保護裝置，方便切斷總電源和進行安全防護.
三、技術規格
1.工作電源：60V
2.電機:60V4KW
3.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
4.外形尺寸：
約120cm×80cm×150cm(動力系統臺架)
檢測面板1240*600*1700mm(控制系統臺架)
四、實訓項目
1.純電動動力系統啟動工況檢測
2.純電動動力系統前進工況檢測
3.純電動動力系統后退工況檢測
4.純電動動力系統停止工況檢測
5.純電動動力系統充電工況檢測
6.純電動動力系統綜合故障檢測
7.師生自由搭接電動車創新實訓
五、基本配置（每臺）
序號 | 名 稱 | 主要部件、器件及規格 | 數量 |
1 | 電動車車架 | 全套底盤附件等 | 1 |
2 | 控制系統臺架 | 冷板沖壓結構，安裝檢測面板，尺寸1240mm×600mm×1700mm | 1 |
3 | 電路故障設置與排除裝置 | 配套 | 1 |
4 | 儀表系統 | 配套 | 1 |
5 | 電動汽車控制器 | 配套 | 1 |
6 | 電動汽車電動機 | 配套 | 1 |
7 | 加速踏板 | 電子式 | 1 |
8 | DC/DC變換器 | 配套 | 1 |
9 | 動力電池組 | 配套 | 1 |
10 | 操作開關 | 點火開關、檔位開關等 | 1 |
11 | 其他附件 | 繼電器盒、保險絲盒等 | 1 |
12 | 前橋懸掛機構 | 配套 | 1 |
13 | 后橋懸掛機構 | 配套 | 1 |
14 | 方向盤、轉向柱、萬向節、方向機、轉向拉桿 | 配套 | 1 |
15 | 車輪 | 配套 | 3 |
16 | 剎車系統 | 配套 | 1 |
17 | 駐車裝置 | 配套 | 1 |
18 | 照明燈系統 | 配套 | 1 |
19 | 電動車充電器 | 配套 | 1 |
20 | 電動車充電器插口及附件 | 配套 | 1 |
20 | 保修卡與合格證 | 配套 | 1 |
21 | 教師手冊 | 配套 | 1 |
22 | 搭接電動車附件與工具 | 配套 | 1 |
