一、實驗?zāi)康暮驮恚?/span>
在遼河油田開采原油后，經附近的煉油廠提煉，廢水從蒸餾、烈化、疊合、焦化等生產裝置及油罐區排出。廢水中的油類多以懸浮或乳化狀態存在于水中。廢水中除含油外，還含有硫化物和酚。此外，在油的堿洗過程中還有含堿廢水排出。
在煉油廠廢水處理，一般包括除油、除硫、除酚。

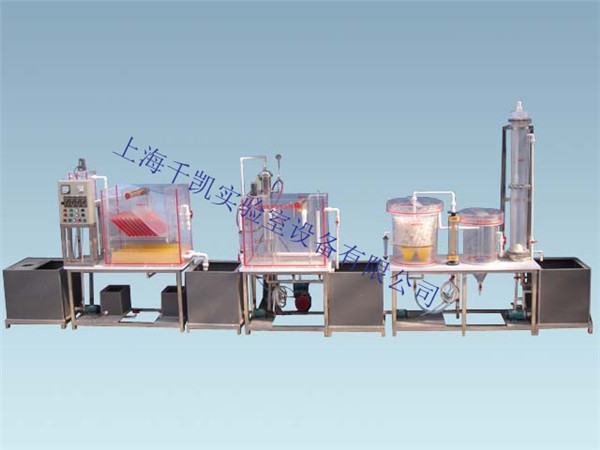

本設備是根據遼河油田中試實驗工藝流程來設計，工藝是合理的，效果良好，使學生學習后能達到以下目的：
1、 了解這套設備的工藝流程、技術參數；
2、 加深對實驗基本概念的理解，提高理論和實踐知識；
3、可以通過運轉，能測出油的去除率，COD、BOD5、SS的去除率，提高操作技能。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：10～15L/h、
3、進水含油量：300～500 mg/L、
4、出水含油量：2～5 mg/L、
5、裝置外形尺寸：3500mm×500mm×1600mm、
6、電工作電源：AC220V±10%、50Hz，單相三線制，功率1500W，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：
1、原水箱1只：白色PP板材質、厚度10mm，600×400×500mm、底板上安裝有放空閥，方便將水排凈；
2、清水箱1只：白色PP板材質、厚度10mm，400×400×500mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率15W、轉速120rpm）、（含調速器1只）
4、破乳池1只、透明有機玻璃材質、壁厚10mm， ? 200×300mm；帶攪拌裝置
5、斜板隔油池 1只、透明有機玻璃材質、壁厚10mm，400×300×500mm、帶電機刮渣系統裝置
6、平流式氣浮池1只、透明有機玻璃材質、壁厚10mm，400×300×500mm帶電機刮渣系統裝置
7、中心導流矩形接觸氧化池1只、透明有機玻璃材質、壁厚8mm，?350×500mm；
8、豎流式沉淀池1只、透明有機玻璃材質、壁厚7mm，?300×400mm；
9、過濾柱1只、透明有機玻璃材質、壁厚7mm，?150×1000mm；
10、串激電機1臺、（功率90W、轉速3000rpm）、304不銹鋼攪拌槳1套。
11、配油箱 1只、白色PP板材質、厚度10mm，底板上安裝有放空閥，方便將水排凈；
12、配集水箱 1只、白色PP板材質、厚度10mm，底板上安裝有放空閥，方便將水排凈；
13、防腐蝕304不銹鋼水泵 1臺、流量0.5m3/h、揚程15m、轉速2900r/min、功率0.37KW；
14、流量測量與調節：轉子流量計1只、（LZS-15、量程6~60L/h）、
15、流量測量與調節：氣體流量計1只、（LZB-4、量程30~300L/h）
16、304不銹鋼溶氣罐1套、Φ100×800mm、工作壓力0.3-0.5Mpa（可調）、容積13L；
17、電機刮渣系統裝置1套（功率25W、轉速150rpm）、304不銹鋼攪拌槳1套。
18、銅制溶氣釋放器1套、規格：?20 mm；
19、投藥蠕動泵 1臺、流量范圍：0.008-460mL/min、配聚丙烯藥箱1只、
20、防腐蝕提升磁力水泵1臺、流量：27～32（L/min)、揚程：3.1～4.3（m）功率20W；
21、空氣壓縮機1臺（電源 220V 、功率550W、排氣量36L/min，氣量容積8L）、
22、實驗臺面（白色10mm厚PP板）、
23、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
24、配套UPVC連接管道和閥門（中財品牌）。
25、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
