一、實驗目的：

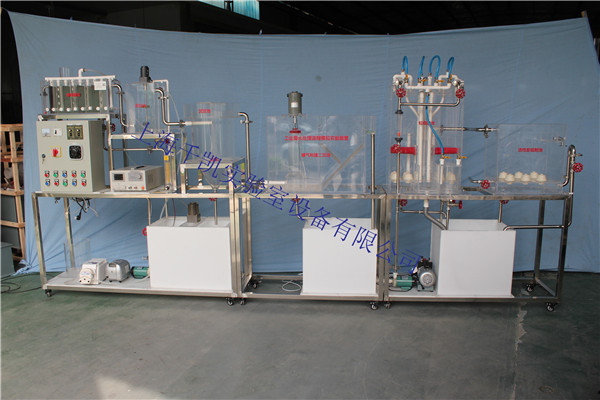

為了了解工業廢水中常用的單元操作技術，掌握由這些單元操作組成的處理流程，觀察廢水、污泥和空氣在處理過程中的舉動，特別為水處理專業科研及教學研制的實驗裝置。整套裝置由可編程序控制器對其廢水的流入、加藥混凝、曝氣、反沖洗、排放、排泥等進行自動控制。對其每一段的水處理效果進行監測，整套設備連接使用、也可分開單獨使用、每一個污水池都有開發取樣口。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：5～15L/h
3、設計進、出水水質范圍：
進水BOD 400～800mg/L 出水40～80 mg/L
進水COD 600～1200mg/L 出水60～120 mg/
進水SS 100～300mg/L 出水10～50 mg/L
進水pH 6～9 出水6～9
4、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W，安全保護：具有接地保護、漏電保護、過流保護
5、裝置外形總尺寸：長×寬×高=5200mm×500mm×1700mm
三、主要配置：
1、原水箱1只：白色PP板材質、厚度10mm，600×400×500mm、底板上安裝有放空閥，方便將水排凈；
2、清水箱1只：白色PP板材質、厚度10mm，400×400×500mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1只）
4、微電解槽 1套、透明有機玻璃材質、壁厚10mm，250×200×250mm、含直流穩壓電源 1臺、
5、混凝反應槽、透明有機玻璃材質、壁厚7mm， ? 200×300mm；
6、豎流式沉淀池、透明有機玻璃材質、壁厚8mm，? 250×350mm；、
7、曝氣合建二沉池、透明有機玻璃材質、壁厚10mm，450×350×600mm、帶曝氣裝置、、
8、虹吸濾池、透明有機玻璃材質、壁厚10mm， 450×350×600mm、含抽吸真空泵1臺、
9、活性炭吸附池、透明有機玻璃材質、壁厚10mm，350×300×450mm、帶反沖洗裝置
10、串激攪拌電機1臺、304不銹鋼攪拌槳1套；（功率90W、轉速3000rpm）、
11、攪拌電機1臺、304不銹鋼攪拌槳1套；（功率6W、轉速80rpm）、
12、防腐蝕提升磁力水泵2臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
13、防腐蝕污泥回流水泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
14、流量測量與調節：轉子流量計2只、（LZS-15、量程6~60L/h）
15、流量測量與調節：氣體流量計1只、（LZB-10、量程250~2500L/h）
16、氣泵1臺、功率：20 W、最大氣量：6L/min，帶微孔曝氣管1套、
17、可編程自動控制器1套、
18、加藥計量蠕動泵1臺、流量范圍：0.008-460mL/min、配有機玻璃加藥箱1只、
19、中間水箱1只：白色PP板材質、厚度10mm，400×400×500mm、底板上安裝有放空閥，
20、實驗臺面（白色10mm厚PP板）、
21、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
22、配套UPVC連接管道和閥門（中財品牌）。
23、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
四、軟件組成:
公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。
⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫。
