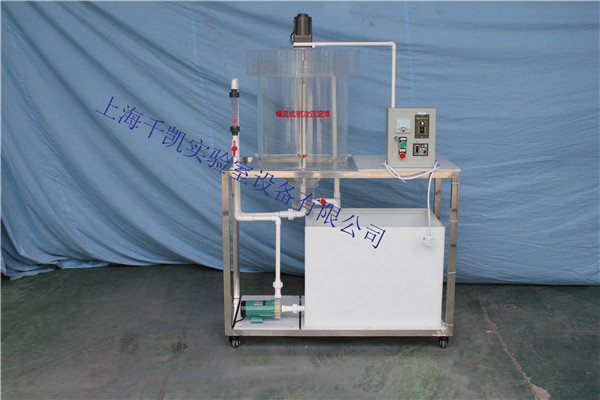

輻流式初沉池
產品型號:QK-338
輻流式初沉池

一、適用范圍及原理:

該池適用于生物處理后的工業廢水、生活污水及只加藥沉淀的污水中的絮體污泥的沉淀。由于污泥的沉降并非自由沉降,利用淺池理論來解釋沉淀池中斜管的作用,無論理論上和實踐上都是不妥當的。事實上斜管在此的作用是改善沉淀池中布水的均勻性。該池一般是圓形的,也有正方形的,廢水用泵打入池子,從中心管上的孔口流入,水從下面斜管部均勻的沿輻射方向流向池子四周。澄清后的廢水,從設在池壁頂端的堰口溢出,通過出水槽,流出池外。

圓形輻流式沉淀池一般采用機械刮泥,泥從中央排出。

二、主要技術指標及參數:

1、環境溫度:0.540

2、處理水量:0.260.52m3/h

3、表面負荷:23.6 m3/h·m2

4、沉淀時間:1.52h

5、池底用機械刮泥,轉速為12/min

6、中央污泥斗的坡度為0.05左右

7、電機采用可逆電機:12r/min

8、流量計算:0.7854×0.620.282m2 0.282×2m30.56 m3/h 0.282×3.6m31.02 m3/h

9、外形尺寸:沉淀池φ400mm×500mm

10、裝置外形尺寸:700mm×500mm×1400mm

11工作電源:AC220V±10%、50Hz,單相三線制,功率300W,安全保護:具有接地保護、漏電保護、過流保護

三、主要配置:

1、原水箱1只:白色PP材質、厚度10mm,300×300×400mm、底板上安裝有放空閥,方便將水排凈;

2、清水箱1只:白色PP材質、厚度10mm,200×300×400mm,底板上安裝有放空閥,方便將水排凈;
3
、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套;(功率15W、轉速120rpm)、(含調速器1只)

4輻流式沉淀池1套,透明有機玻璃材質、壁厚8mm,?350×500mm、含池體、進水管、中心進水導流管1套、出水堰、出水槽、出水管、機械刮泥機1套、泥斗、放空管;

5、防腐蝕提升磁力水泵1臺、流量:1619L/min)、揚程:2.73.4m功率20W;

6、攪拌電機1臺、304不銹鋼攪拌槳1套;(功率25W、轉速120rpm)、(含調速器1只)

7、流量測量與調節:進水轉子流量計1只:量程60~600L/h

8、電源控制系統:雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌)、電壓表、帶鎖按鈕開關、線管等組成,

9、配套UPVC連接管道和閥門(中財品牌)。

10、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。

四、軟件組成:

  公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。

3D軟件界面并有工具欄項目內容:、3D仿真演示軟件與設備使用內容完全一致;、3D仿真軟件屏幕大小尺寸可以編程;、整套軟件與設備實驗過程流程動畫。
