一、實驗目的：

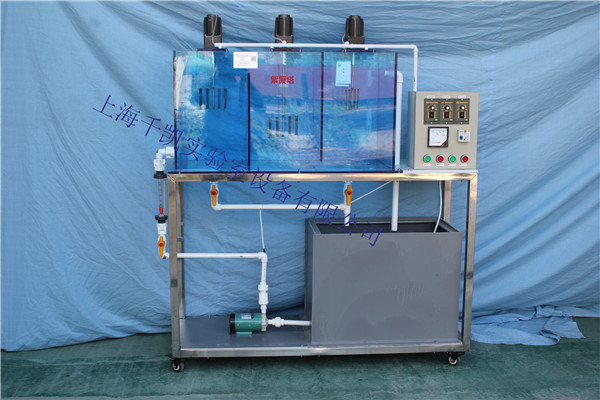

給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。機械反應斜板沉淀池就是混凝、絮凝沉淀兩種功能的凈水構筑物。本模型就是展示絮凝反應池和斜板沉淀池內部構造的實驗裝置。希望達到以下目的：
1、通過對有機玻璃裝置直接地觀察，加深對組成的各個部分的了解；
2、掌握機械反應池和斜板沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。
二、主要技術指標及參數：
1、環境溫度：5～40℃
2、絮凝水量：0.54L/h、
3、絮凝時間：10min、
4、機械攪拌轉速：40轉/min（可調）、
5、裝置外形尺寸：800mm×400mm×1300mm、
6、工作電源：AC220V±10%、50Hz，單相三線制，功率500W，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：
1、原水箱1只：白色PP板材質、厚度10mm，300×400×400mm、底板上安裝有放空閥，方便將水排凈；
2、清水箱1只：白色PP板材質、厚度10mm，200×400×400mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率15W、轉速120rpm）、（含調速器1只）
4、絮凝池1套、透明有機玻璃材質、壁厚10mm，500×300×450mm；帶攪拌槳裝置
5、攪拌電機3套、304不銹鋼攪拌槳3套；（功率25W、轉速120rpm）、含調壓器3只、
6、防腐蝕提升磁力水泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
7、流量測量與調節：進水轉子流量計1只：量程60~600L/h；
8、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
9、配套UPVC連接管道和閥門（中財品牌）。
10、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
