一、原理、用途及特點：

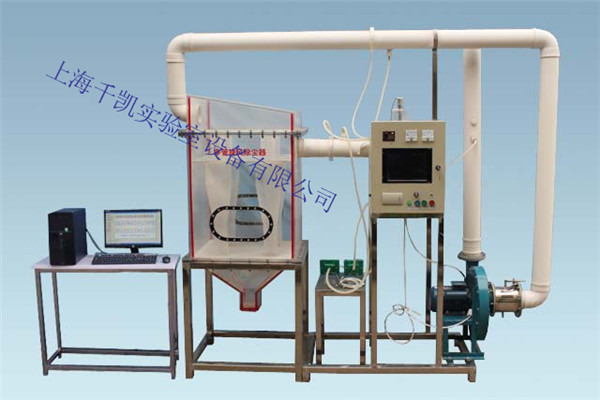

多管旋風除塵器系利用含塵氣體的流動速度，使氣流在除塵裝置內沿某一定方向作連續旋轉運動，粒子在隨氣流的旋轉中獲得離心力，導致粒子從氣流中分離出來。多管旋風除塵器具有結構簡單、造價低、設備維護修理方便的優點，而且可用于高溫含塵煙氣的凈化，也可用其回收有價值的粉塵。本實驗系統主要用于演示多管旋風除塵過程的原理。
二、主要參數：
1、風量：300~700m3/h；
2、入口氣體含塵濃度：<50g/ m3
3、除塵效率：70%~80%；
4、壓力降：<2000Pa；
5、裝置外形尺寸：長2300mm寬500mm高1900mm、
6、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
7、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
三、主要配置：
1、在線進、出粉塵濃度檢測系統（日本進口傳感器）2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：
6、旋風除塵器外形1套、透明有機玻璃材質、壁厚10mm、長600mm寬600mm高800mm、含卸除灰塵裝置；
7、多管旋風除塵器4套、透明有機玻璃材質、壁厚5mm、
8、有機玻璃粉塵自動加料裝置1套：立式加料；
9、氣塵靜態混合器1套：采用箱式靜態混合器；
10、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
11、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min；
12、變頻器1套：控制風機轉矩調節風量大?。?/span>
13、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、帶燈自鎖按鈕開關、
14、 ? 110連接管路及控制球閥
15、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、軟件組成:
公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。
⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫。
