、原理、用途及特點：
慣性除塵器是利用氣流方向急劇轉變時，塵粒因慣性力作用而從氣體中分離出來的原理而設計的。它一般多用于密度大、顆粒粗的金屬或礦物性粉塵的處理，對密度小、顆粒細的粉塵或纖維性的粉塵不易采用。
其工作原理是含塵氣體以一定的進口速度vj沖擊到擋板1上，具有較大慣性力的大顆粒d1撞擊到擋板1上而被分離捕集。小顆粒d2則隨著氣流以d2的半徑繞過擋板1，由于擋板2的作用，使氣流方向發生轉變，小顆粒d2借助離心力被分離捕集。如氣流的旋轉半徑為R2，圓周切向速度為vt，這時小顆粒d2受到的離心力與d22。Vt2/R2成正比。因此，粉塵粒徑越大，氣流速度越大，擋板板數越多和距離越小，除塵效率就越高，但壓力損失相應也越大。本裝置采用回流式的平行百葉窗式除塵器形式。
二、主要技術參數及指標：
1、除塵效率80~90%
2、粉塵粒徑>15μm
3、處理氣量：200m3/h
4、動力裝置布置為負壓式、系統阻力250~1000Pa
5、裝置總體尺寸：長×寬×高=2000mm×450mm×1600mm
6、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
7、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
三、主要配置：
1、在線進、出粉塵濃度檢測系統（日本進口傳感器）2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

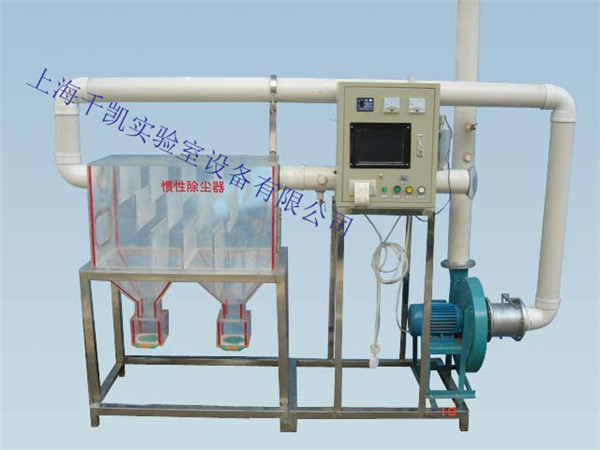

6、慣性除塵器1套、透明有機玻璃材質、壁厚10mm、含卸除灰塵裝置；
7、有機玻璃粉塵自動加料裝置1套：立式加料；
8、氣塵靜態混合器1套：采用箱式靜態混合器；
9、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
10、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min；
11、變頻器1套：控制風機轉矩調節風量大小；
12、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、帶燈自鎖按鈕開關、
13、 ? 110連接管路及控制球閥
14、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、軟件組成:
公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓系統)。
⑴、3D軟件界面并有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫。
